装置概述
主要应用于电解实验中相关参数的测定、评价及工艺条件的探索。以二氧化硫（气态或液态）的硫酸溶液作为反应原料，通过电解池电解反应后，在阳极产生硫酸溶液，在阴极产生氢气。

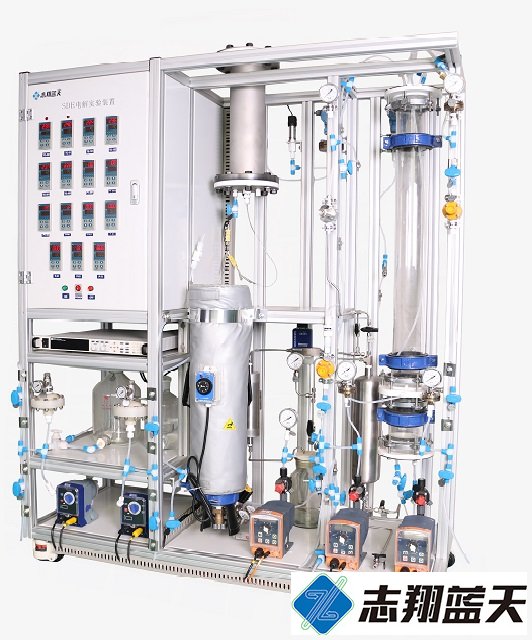

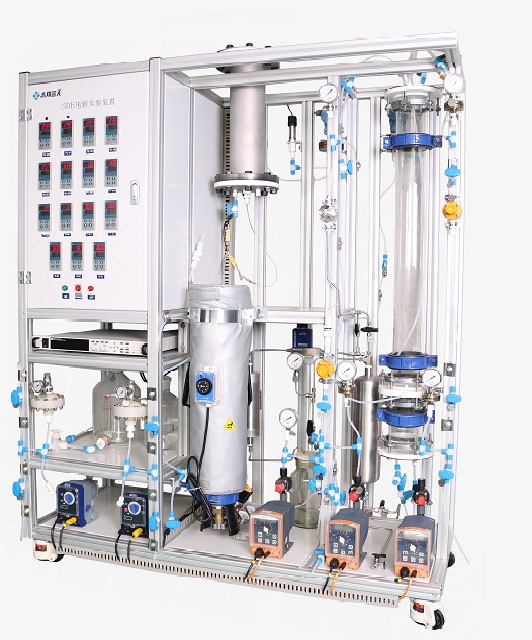

装置采用模块化设计，便于增加或删除操作单元模块。本装置分由以下七个单元组成：二氧化硫进料单元、原料溶液溶解吸收单元、原料溶液输送单元、阳极液循环单元、阴极液进料单元、气液分离及系统压力调节单元、阴极液回收及尾气计量单元。自动化控制模式经济实惠的二次仪表控制模式，能够实现流量、温度和压力的自动控制。主体框架采用美观大方的铝合金型材搭建而成，底部带有滚动滑轮，便于设备整体移动。
